SignTronic CtS Anlage - flexibel & kompakt, für kleine Siebrahmen Modellbaureihe STM - MICRO

• Max. Rahmenformat (H x B): 880 x 880 mm (S) / 1200 x 900 mm (L) / 1350 x 950 mm (XL)
• Max. Belichtungsformat (H x B): 700 x 700 mm (S), 1050 x 700 mm and 1150 x 700 (XL)
• MODULAR CtS CONCEPT / Generation 4 Technology
• Optimales Handling dank Frontbeladung
• Qualitativ hochwertiger Belichtungskopf mit einer Auflösung von garantierten 1270, 2400
   oder 3040 dpi
• UV Lichtquellen basierend auf dem MODULAR CtS CONCEPT: LED_Q4, CPL Lampe oder LED
  DUO garantieren eine perfekte Belichtung bei fast allen Geweben und Emulsionen.
• Hundertprozentig genaue Positionierung des Bildes auf der Schablone durch Laser-
   Registrierung
• Robuste und hochwertige Konstruktion
Video zur CTS Bebilderungsanlage STM - MICRO


SignTronic CtS Anlage - kleinste Modulare IN - LINE Anlage
Modellbaureihe STM - TEC-XS

• Max. Rahmenformat (H x B): 1200 x 900 mm
• Max. Belichtungsformat (H x B): 1.050 x 740
• UV Lichtquelle: LED_Q4 (Gen6) / 330W CPL UV Lampe / UV-LED DUO
• Optik von ZEISS: lichtstark, verzugsfrei, stabil und hoch präzise
• Verfügbare Auflösung: 1270 dpi, 1609 dpi (HR1), 2400 dpi (HR2), 3040 dpi (HR3)
• mit hauseigene Bedienersoftware STPrint V.4 zur zentralen Bedienung und Steuerung der STM Anlagen inklusive ganzer IN-LINE Anlagen von Grünig




SignTronic CtS Anlage - kompakte & attraktive filmfreie Direktbelichtung
Modellbaureihe STM - ONE

• Max. Rahmenformat (H x B): 1200 x 1200 mm (S) / 1200 x 1600 mm (L)
• Max. Belichtungsformat (H x B): 1000 x 1000 mm (S), 1000 x 1600 mm (L)
• MODULAR CtS CONCEPT / Generation 4 Technology
• Attraktiver Preis für kleine und mittlere Schablonenmengen
• Mehrfachnutzen: mehrere kleine Schablonen können gleichzeitig belichtet werden
• Kompakte und platzsparende Bauweise; optimales Handling dank Frontbeladung
• Qualitativ hochwertiger Belichtungskopf mit einer Auflösung von garantierten 1270 dpi
• UV Lichtquellen basierend auf dem MODULAR CtS CONCEPT: LED_Q4, CPL Lampe oder LED
  DUO garantieren eine perfekte Belichtung bei fast allen Geweben und Emulsionen.
• Hundertprozentig genaue Positionierung des Bildes auf der Schablone durch Laser-
  Registrierung
• Robuste und hochwertige Konstruktion
Video zur CTS Bebilderungsanlage STM - ONE


SignTronic CtS Anlage - flexibel & kompakt für kleine Siebrahmen oder Mehrfachnutzen, Modellbaureihe STM - XS

• Max. Rahmenformat (H x B): 1200 x 1200 mm (S) / 1200 x 1600 mm (L)
• Max. Belichtungsformat (H x B): 1000 x 1000 mm (S), 1000 x 1600 mm (L)
• MODULAR CtS CONCEPT / Generation 4 Technology
• Mehrfachnutzen: mehrere kleine Schablonen können gleichzeitig belichtet werden
• Optimales Handling dank Frontbeladung
• Qualitativ hochwertiger Belichtungskopf mit einer Auflösung von garantierten 1270 dpi, 2400
  dpi oder 3040 dpi
• UV Lichtquellen basierend auf dem MODULAR CtS CONCEPT: LED_Q4, CPL Lampe oder LED
  DUO garantieren eine perfekte Belichtung bei fast allen Geweben und Emulsionen.
• Hundertprozentig genaue Positionierung des Bildes auf der Schablone durch Laser-
  Registrierung
• Robuste und hochwertige Konstruktion


SignTronic CtS Anlage für autom. Bestückung (IN-LINE fähig)
Modellbaureihe STM - TEX

• Max. Rahmenformat (H x B): 1200 x 1250 mm (S) / 1200 x 1600 mm (L) / 1500 x 2000 mm
• Max. Belichtungsformat (H x B): 1050 x 1000 mm (S) / 1050 x 1600 mm (L) / 1350 x 1600 mm
• MODULAR CtS CONCEPT / Generation 4 Technology
• Belichtungsgeschwindigkeit: bis 650 mm/sec.
• Qualitativ hochwertiger Belichtungskopf mit einer Auflösung von garantierten 1270 dpi
• CPL 330 W UV-Lampe oder UV-LED DUO garantieren eine korrekte Belichtung bei fast allen
  Geweben und Emulsionen
• Hundertprozentig genaue Positionierung des Bildes auf der Schablone durch Laser-
  Registrierung
• Ausbaubar von der frei stehenden CtS Belichtungsanlage bis zur vollautomatisierten IN-LINE
  Gesamtanlage (modular)
• Robuste und hochwertige Konstruktion

Video zur STM - TEX

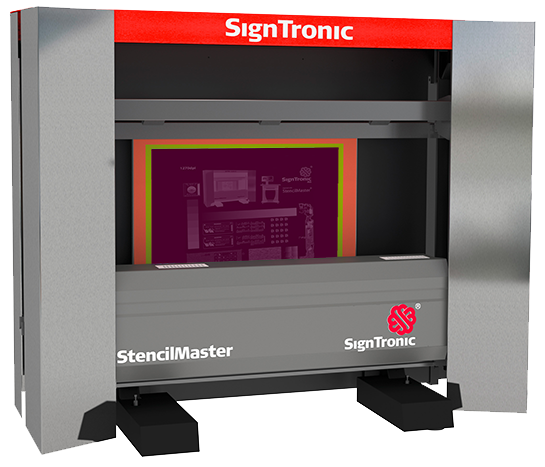

SignTronic CtS Anlage Lösung für allg. Anspruch mit 1270 dpi
(Seitenbeladung)
Modellbaureihe STM - D

• Max. Rahmenformat (H x B): von 1200 x 1400 mm bis 3800 x 4600 mm - (9 Standardgrössen)
• Max. Belichtungsformat (H x B): von 1000 x 1000 mm bis 3600 x 4100 mm (9 standard sizes)
• MODULAR CtS CONCEPT / Generation 4 Technology
• Belichtungsgeschwindigkeit: bis 650 mm/sec.
• Qualitativ hochwertiger Belichtungskopf mit einer Auflösung von garantierten 1270 dpi
• UV Lichtquellen basierend auf dem MODULAR CtS CONCEPT: LED_Q4, CPL Lampe oder LED
  DUO garantieren eine perfekte Belichtung bei fast allen Geweben und Emulsionen.
• Hundertprozentig genaue Positionierung des Bildes auf der Schablone durch Laser-
  Registrierung
• Ausbaubar von der freistehenden CtS Belichtungsanlage bis zur vollautomatisierten IN-LINE
  Gesamtanlage
• Robuste und hochwertige Konstruktion (modular)


SignTronic CtS Anlagen Lösung für höchste Ansprüche mit 2400 oder 3040 dpi (Seitenbeladung)
Modellbaureihe STM - HR

• Max. Rahmenformat (H x B): von 150 x 150 mm bis 2200 x 2800 mm ist alles möglich
• Max. Belichtungsformat (H x B): von 150 x 150 mm bis 2000 x 2300 mm ist alles möglich
• ODULAR CtS CONCEPT / Generation 4 Technology
• Qualitativ hochwertiger Belichtungskopf mit einer Auflösung von garantierten 2400 dpi oder
  3040 dpi
UV Lichtquellen basierend auf dem MODULAR CtS CONCEPT: LED_Q4, CPL Lampe oder LED
  DUO garantieren eine perfekte Belichtung bei fast allen Geweben und Emulsionen.
• Hundertprozentig genaue Positionierung des Bildes auf der Schablone durch Laser-
  Registrierung
• Ausbaubar von der frei stehenden CtS Belichtungsanlage bis zur vollautomatisierten IN-LINE
  Gesamtanlage (modular).
• Robuste und hochwertige Konstruktion

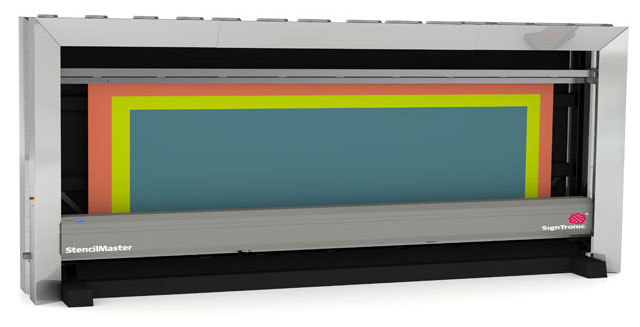

STM XL

SignTronic CtS Anlage für Großformate mit 1270 dpi
(Seitenbeladung)
Modellbaureihe STM - XL

• Max. Rahmenformat LANDSCAPE: Bis 2800 x 7300 mm (H x B)
• Max. Belichtungsformat LANDSCAPE: Bis 2600 x 6800 mm (H x B)
• Max. Rahmenformat PORTRAIT: Bis 12 x 4.6 m (H x B)
• Max. Belichtungsformat PORTRAIT: Bis 10 x 4.1 m (H x B)
• MODULAR CtS CONCEPT / Generation 4 Technology
• Qualitativ hochwertiger Belichtungskopf mit einer Auflösung von garantierten 1270 dpi
• UV Lichtquellen basierend auf dem MODULAR CtS CONCEPT: LED_Q4, CPL Lampe oder LED
  DUO garantieren eine perfekte Belichtung bei fast allen Geweben und Emulsionen.
• Hundertprozentig genaue Positionierung des Bildes auf der Schablone durch Laser-
  Registrierung
• Robuste und hochwertige Konstruktion, ausgelegt auf Grossformate XL
• Sonderlösungen für das Be- und Entladen von Grossformaten


Den IN - Line / CtS Systemen gehört die Zukunft

Die Zukunft einer professionellen Schablonenfertigung liegt im Einsatz von In-Line / CtS Anlagen mit Direktbelichtung. Die wesentlichen Vorteile dieser Kombination sind: Keine Filmkosten, kein Filmlager, weniger Retuschen, bessere Druckqualität, höhere Flexibilität, kurze Einrichtzeiten, grössere Produktionsmengen und motivierte Mitarbeiter. Dieses Konzept senkt die Kosten pro Schablone.

MODULARES IN-LINE KONZEPT: EXCELLENT SCREENS XS

Welche In-Line Lösung für Sie richtig ist, hängt massgeblich von Ihren Bedürfnissen und Anforderungen ab. Je grösser die Standardisierung, umso mehr Ausbaumöglichkeiten können genutzt werden. StencilMaster sind modular ausbaubar mit GRÜNIG IN-LINE Anlagen. Ein modulares Konzept wächst mit den Anforderungen.




Automatische Siebbebilderungsanlage
Modellbaureihe EAGLE 70 CtS

• digitales Drucksystem für die Herstellung von Siebdruckrahmen
innovatives, ökologisches System, welches einfach zu bedienen ist, ohne Vor- und
  Nachbearbeitungsprozesse
• niedrige Betriebskosten und lange Lebensdauer
• mit einer max. Auflösung von 2880 dpi
• es werden CTSUV Tinten verwendet
• mit Inkjet - Piezo
• 8 Kanäle mit 380 Punkte
• Wasserdichtigkeit
• Beständigkeit gegen Lösungsmittel
• Druckkapazität von mehr als 5.000 Hub
•  Geschwindigkeit 12 Meter / h
• inklusive spezieller RIP Whitescreen Software
• Reproduktion von bis zu 120 Zeilen


Automatische Bebilderungsanlage "Direct to Mesh"
Modellbaureihe D2M-RS1

Besondere Merkmale:
• es wird keine spezielle Dunkelkammer benötigt
• deutliche Reduzierung der Verbrauchs- und Fertigungskosten
• kein Beschichten, kein Auswaschen und kein Trocknen der Siebe
• keine Filmkosten
• Auflösungsqualität bis zu 2.400 dpi möglich
• max. Druckgröße 635 x 860 mm (B x L)
• max. Druckstärke 50 mm
