Flachbett - Siebdruckmaschine für den Glasdruck
Modellbaureihe S3 P

• mit neuem Einstell- und Registrierungssystem
• für den Druck von großformatigen Materialien in verschiedenen Stärken
• Rüstzeiten kann durch die pneumatische Verriegelung der Rahmen und Druckrakel
  reduziert werden
• max. Druckgrößen 1000 x 2000 mm bis 2000 x 4000 mm
• max. Stärke des Druckgutes beträgt von 0 bis 30 mm
• der Rakeleinfallswinkel ist einstellbar
• die Druckgeschwindigkeit kann variabel eingestellt werden
• die Maschine wird elektropneumatisch bedient
• mit mikrometrischer Rahmenverstellung X Y

Ein Video zu der Anlage finden Sie hier.

Acosgraf Flachbett Handdrucktisch mit parallelem Rahmenhub, Rakelführung und Aluminium - Vakuumtischplatte
Modellbaureihe SM_ETALPRINT

• perfektes und leises Vakuum
• manuelles paralleles Anheben der Vakuumtischplatte
• Ausführung mit winkelöffnenden Oberwerk
• Vakuumtischplatte aus Aluminium perforiert
• mikrometrische Register auf der Druckplatte
• Einhandarm mit Druckregelung von Rakel und Flutrakelführung
• mit der Möglichkeit, die gewünschte Rahmengröße anzupassen
• Druckmöglichkeit bis zu einer Höhe von 100 mm
• automatischer Vakuumstart
• inklusive Gewichte und Gegengewichte zur optimalen Justierung
• Anlage in 3 verschiedenen Größen lieferbar

Acosgraf Flachbett Handdrucktisch mit Aluminium - Vakuumtisch (Winkelöffner)
Modellbaureihe SM_ROLLPRINT

• perfektes und leises Vakuum
• Vakuumtischplatte aus Aluminium perforiert
• mikrometrische Register auf der Druckplatte
• Einhandarm mit Druckregelung von Rakel und Flutrakelführung
• mit der Möglichkeit, die gewünschte Rahmengröße anzupassen
• Druckmöglichkeit bis zu einer Höhe von 35 mm
• automatischer Vakuumstart
• inklusive Gewichte und Gegengewichte zur optimalen Justierung
• Anlage in 3 verschiedenen Größen lieferbar

Acosgraf Flachbett Handdrucktisch (Winkelöffner)
Modellbaureihe SM_MPRINT

• perfektes und leises Vakuum
• Vakuumtischplatte aus Aluminium perforiert
• mikrometrische Register auf der Druckplatte
• mit seitlichen Fix - Klammern um das Druckgut zu befestigen
• Fix - Klammern können flexibel verstellt werden
• Standby - Neigung der Vakuumplatte mit Winkeleinstellung
• automatischer Vakuumstart
• inklusive Gewichte und Gegengewichte zur optimalen Justierung
• Anlage in 3 verschiedenen Größen lieferbar

Acosgraf Flachbett Handdrucktisch (Tischmodell)
Modellbaureihe SM_MINIPRINT

• perfektes und leises Vakuum
• Vakuumtischplatte aus Aluminium perforiert
• mikrometrische Register auf der Druckplatte
• inklusive Gewichte und Gegengewichte zur optimalen Justierung
• automatischer Vakuumstart
• Druckmöglichkeit bis zu einer Höhe von 200 mm
• Anlage in 3 verschiedenen Größen lieferbar

Acosgraf Flachbett Halbautomatische Siebdruckmaschine
für den Taschen / Beuteldruck
Modellbaureihe BAGSPRINT

• drei Arbeitsmethoden möglich (Manuell / Zyklisch / Automatisch)
• Vakuumtischplatte aus Aluminium perforiert
• Druckeinrichtung frontal, hierdurch wird einen hervorragenden Kontakt zum Druckgut
  gewährleistet; max. Ausnutzung der Drucktabelle möglich
• elektronische Geschwindigkeitsregelung der Rakel- und Flutrakelführung (unabhängig)
• Schutzeinrichtung von jeder Seite für das Bedienpersonal
• Not - Aus - Schalter
• Start - und Ladezeit im Zyklus- und Automatikbetrieb einstellbar
• Neigungswinkel von Rakel- und Flutrakelführung einstellbar
• digitaler Stückzähler
• Druckmöglichkeit bis zu einer Höhe von 250 mm

Acosgraf Flachbett Siebdruckmaschine (Winkelöffner)
Modellbaureihe STAR PRINT

• solide kompakte Bauweise
• Ausführung mit winkelöffnenden Oberwerk
• Aluminium Drucktisch in Sandwich - Bauweise
• Passereinstellung über 3 - Achsen - Spindeleinheiten
• Display und Bedienelemente frontseitig angeordnet
• Wird in 5 versch. Formatgrößen gebaut; von Druckformat 500 x 700 bis 1200 x 1400 mm
• Optionen:
    - pneum. Rahmenklemmung
    - Anlege- und Auswerferstifte
    - Anti - Tropf Funktion
    - Autom. Bogenausleger

Video zur STAR Print finden Sie hier:
.

Acosgraf Bogenabnehmer passend zur STARPRINT
Modellbaureihe STAR TAK

• Vor- und Rückwärtsbewegung möglich durch Gleiten der Führung
• Linearführungen zum Startübergang
• Einstellung der Halteposition und Druckgutfreigabe möglich
• System mit Sauggreifern oder Klemmen zum Halten und Lösen des Druckgutes
• Bewegung von auf-/ abbewegenden Sauggreifern oder Klemmen durch eine
  pneumatische Steuerung
• Sauggreifer mit Vakuum zum Absaugen des Druckgutes
• es gibt 2 veschiedene Arbeitsmodelle:
     a) Automatisch: Automatisch um Deiche kontinuierlich zu Entfernen
     b) Manuell: unabhängige Befehle von der Maschine (Vorwärts/ Rückwärts / Aufstieg /
         Abstieg / Vakuum / usw.)
• Bewegungsbefehle durch die SPS
• teflonbeschichtetes Transportband
• Elektronische Steuerung über die Bandgeschwindigkeit
• Not - Aus - Schalter
• die Anlage ist in 5 verschiedenen Größen verfügbar

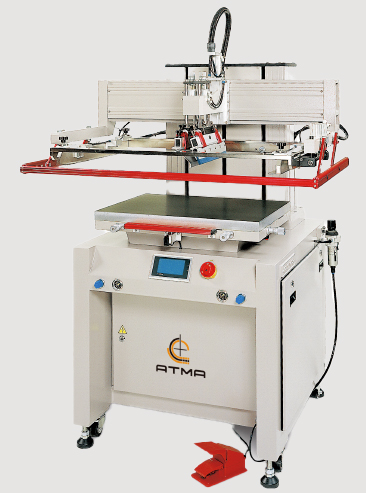

ATMA Flachbett-Siebdruckmaschine mit Kamera Registrierung
Modellbaureihe GP

• Handanlage des Substrats
• Kamera-System vergleicht Druckmarken auf dem Druckbogen mit der Siebposition
• Drucktisch verfahrbar auf Druckposition mittels 3 Servo-Motoren, Genauigkeit ≤ 15 µm
• Entnahme des Druckgutes nach Druckvorgang per Hand oder mittels Vakuum-System
• spielfreie Kugel-Umlaufspindeln für zuverlässige, präzise und wiederholbare
  Wiederherstellung der Absprunghöhe

Auch auf Grund der kompakten Maße dieser Siebdruckmaschine wird die GP Reihe oft im Bereich der Prototypen-Herstellung bzw. in Laboratorien eingesetzt.

Verfügbare Modelle: ATMAGP 20PP / ATMAGP 30PP / ATMAGP 50PP

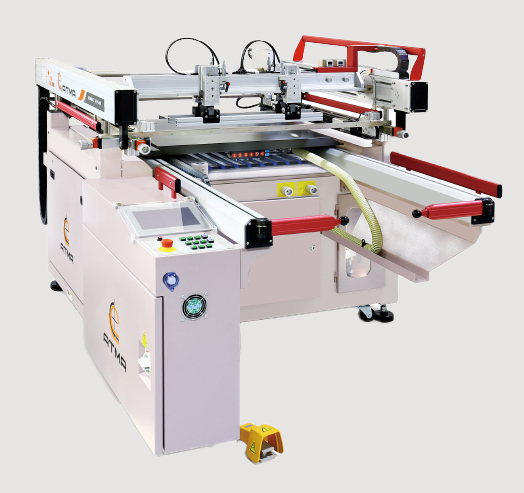

ATMA Flachbett-Siebdruckmaschine (1/2 Automat)
Modellbaureihe OE

• 2 Kameras erkennen die Druckmarken
• Servomotoren im Siebdrucktisch passen die Position zum Material an
• Wiederholgenauigkeit ≤ 10 µm
• Materialien von 50µm bis 2 mm sind verarbeitbar
• Rakelbrücke mit pneumatischem Rakeldruckausgleich auf 4 Säulen vertikal auffahrbar
• leichter Zugang zur Siebunterseite
• HMI ist einfach / intuitiv zu bedienen, bis zu 100 Rezepte können hier gespeichert werden

ATMA’s Reihe halbautomatische Flachbett-Siebdruckmaschine mit verfahrbaren Drucktischen und Kamera-Registrierungs-Systemen.

Verfügbare Modelle: ATMAOE MF44 / ATMAOE MF66 / ATMAOE MF88

ATMA Flachbett-Siebdruckmaschine (Filme / Bögen / dünne Platten)
Modellbaureihe ATMATIC MF

• Hochpräzise Vier-Säulen-Siebdruckmaschine mit beweglichem Tisch und
  kameragesteuertem Auto-Registrierungs-System für genaue Pass-Einstellungen
• Leichte Struktur mit höchster Stabilität, hochwertige Servo-Antriebe deutscher Hersteller,
  hochpräzise Linearsysteme für genaueste Führung und Positionierung des
  Siebdrucktisches auch bei hohen Geschwindigkeiten
• Digitale Parameter-Eingabe
• PC basierte Steuerung , Touch Panel
• Sicherheits-Ausstattung

Exakte Passgenauigkeit und exzellente Performance für hochpräzise Siebdruck-Anwendungen im Flachbett-Siebdruck für Film / Bögen / dünne Platten mit z.B. Silberleitpasten, Dichtungsmassen,  Bi-elektrischen Materialien. Verarbeitung von Materialien zwischen 50 µm und 2 mm. Wiederholgenauigkeit ≤ 10 µm.

Verfügbare Modelle: ATMATIC MF55/F + ATMATIC MF66/F + ATMATIC MF88/F

ATMA Flachbett - Siebdrucklinie
Modellbaureihe ATMALINE

Die traditionelle vollautomatische Siebdrucklinie für Geräteglas. Eine mögliche Kombination für diese Anwendung könnte aus verschiedenen Komponenten bestehen, z.B. einer Anlage-Einheit, einer automatischen Siebdruckmaschine, einem Sammler, einem Hochtemperatur-Trockner, ein- oder mehrfarbig.

Zuverlässigkeit, Genauigkeit und Produktivität für den Siebdruck aus einer Hand!

Verfügbare Modelle: GS710 / GS712

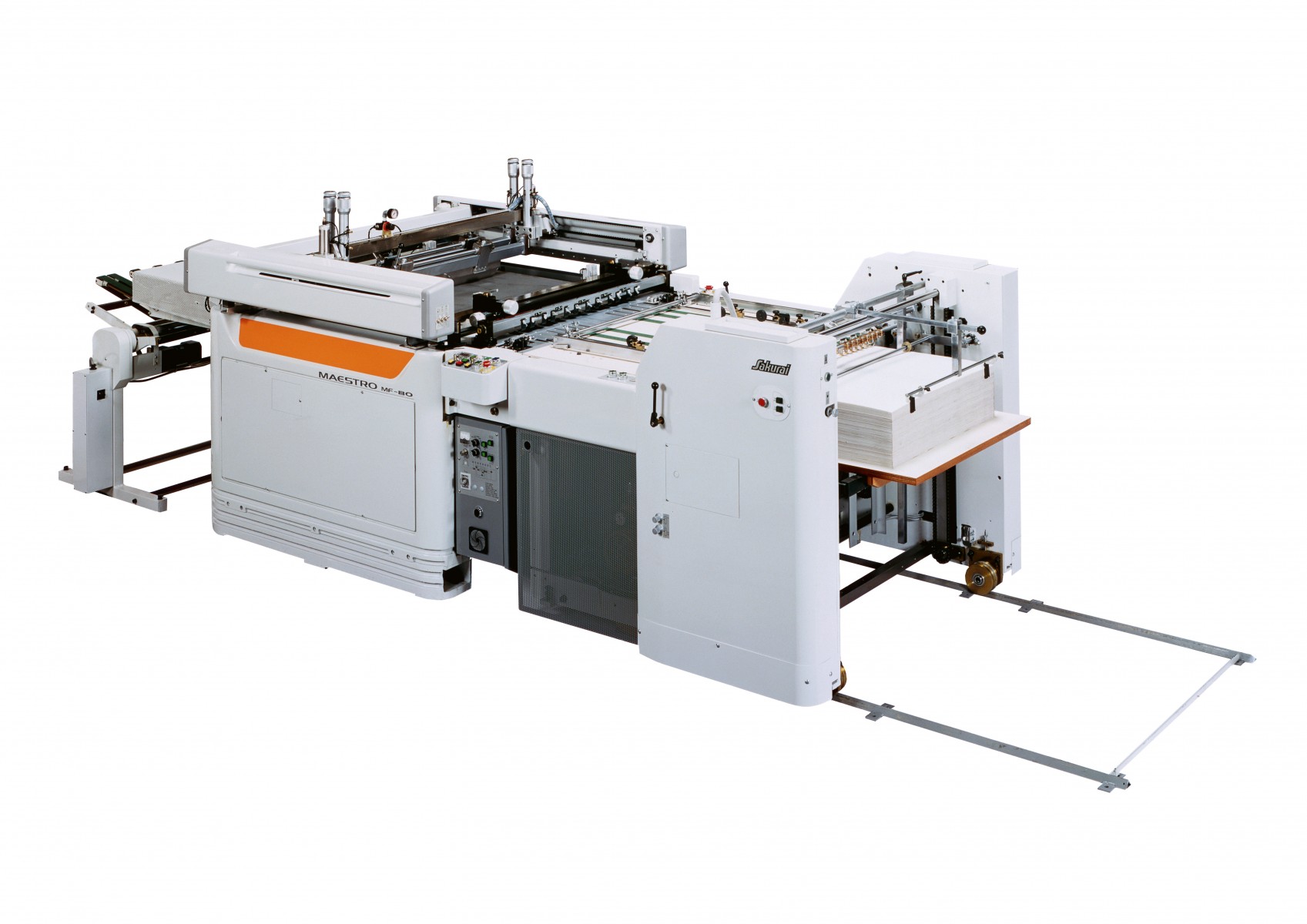

ATMA  4-Säulen-Flachbett-Siebdruckmaschine
Modellbaureihe ATMA-TIC TF68

• optische Bogenausrichtung der Kamera entweder an der Bogenkante oder am
  aufgedruckten Passermarkenzeichen
• automatische Registrierung jedes einzelnen Bogens auf dem Anlegetisch vor dem
  Greifertransport
• Genauigkeit ≤ 30 µm
• Rakelbrückenantrieb mittels elektronisch geregeltem Servomotor
• pneumatische Rakel / Vorrakelrakelumkehr; Rakelsystem mit pneumatischer
  Druckregelung, zentraler Einstellung, Ablesung und Druckausgleich
• Licht und Staubschutzhaube über dem Druckkopf mit Absaugung der
  lösungsmittelhaltigen Luft

ATMA Flachbett - Siebdruckmaschine (vollautomatisch)
Modellbaureihe ATMATIC PDW

• für diverse starre Materialien zwischen 1,5 und 6 mm
• „Walking-Beam“-Transportsystem (Vakuum-Fixierung)
• Ausrichtung des Glas in der Anlageposition mit Hilfe von Front- und (pneumatischen)
  Seiten-Anlagemarken
• Genauigkeit liegt bei ≤ 0,1 mm
• hinterer horizontaler Sieblift für guten Zugriff zur Siebunterseite

Verfügbare Modelle: ATMATIC 70PDW / ATMATIC 815PDW

ATMA Flachbett - Siebdruckmaschine (vollautomatisch)
Modellbaureihe ATMATIC GS-W

• für diverse starre Materialien zwischen 1,5 und 12 mm
• sequentiell auffahrbare Kontur-Schablone für randlose Bedruckung
• „Walking-Beam“-Transportsystem (Vakuum-Fixierung)
• Ausrichtung des Glas mit Hilfe von Front- und (pneumatischen) Seiten-Anlagemarken
• Genauigkeit liegt bei ≤ 0,1 mm
• vertikaler 4-Säulenhub des Oberrahmens für freien Raum zur Siebreinigung / Inspektion

Nach der Positionierung hält der „Walking Beam“ das Material unter Vakuum und transportiert es zur Druckposition, gleichzeitig wird das zuvor bedruckte Glas in die Auslage der Siebdruckmaschine transportiert.

Verfügbare Modelle: ATMATIC GS1322-W
